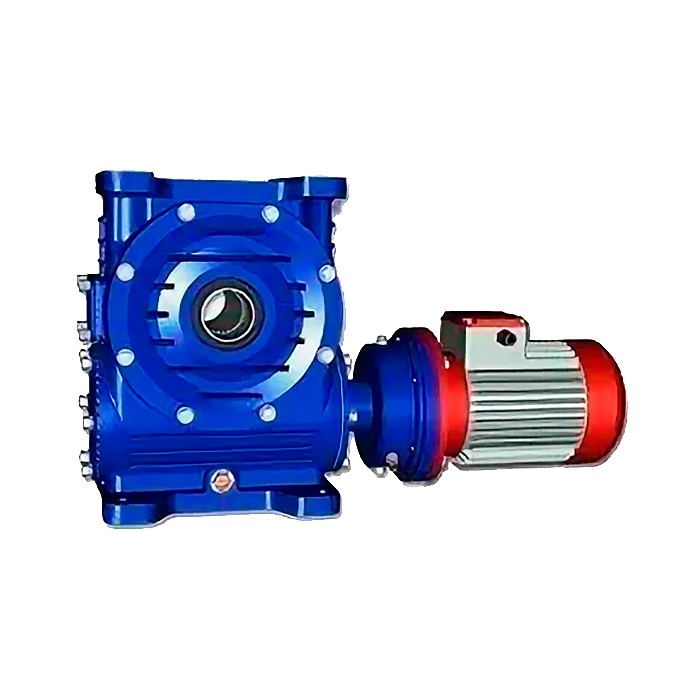

Мотор редуктор МПЧ-100

Мотор-редукторы МПЧ-100 применяются для снижения частоты вращения и передачи крутящего момента в промышленных механизмах различного назначения.

Технические характеристики и варианты сборки изделия могут принимать любые значения с учетом требований заказчика. Свяжитесь с нами по тел: + 7 (473 )246-13-82 или +7 (960)130-81-11

Данные системы применяются для снижения частоты вращения и передачи крутящего момента в промышленных механизмах различного назначения. Схема мотор-редуктора червячного типа МПЧ-100 представляет собой составную конструкцию, состоящую из преобразователя зубчато-винтового типа и двигателя с полностью совпадающими осями их валов. Моторы могут быть различных моделей: агрегаты постоянного тока, изделия взрывобезопасного исполнения и прочие модификации.

Преимущества червячных мотор-редукторов МПЧ-100

Высокая мощность;
Бесшумность;
Отменный КПД;
Точность;
Отличные значения передаточных чисел;
Простота размещения в любом механизме со сложной пространственной компоновкой;
Легкость в обслуживании;
Небольшие размеры;
МЧ устройства могут работать, как под постоянной, так и переменной нагрузкой;
Отсутствует приоритетное направление вращение вала. При выключении двигателя вал самостоятельно тормозится.

Требования для безаварийной работы мотор-редукторов МПЧ-100

Слежение за наличием необходимого объема масла;
Четкое соблюдение совпадения осей и параллельности валов;
Эксплуатация под переменной или постоянной нагрузкой одной направленности или реверса;
Оборотистость входного вала не должна превышать 1800 об/мин;
Температурный диапазон окружающей обстановки от -20 до +40 градусов;
Первая или вторая категория состояния окружающего воздуха с запыленностью не более 10 мг/м3, согласно ГОСТ 16350;
Рекомендуется использование фланцевого типа крепежа.

Технические характеристики мотор-редуктора МПЧ-100

Частота вращения выходного вала, об/мин	Крутящий момент на выходном валу, Н.м	Мощность электродвигателя, кВт	Комплектующий электродвигатель, наименование	Масса мотор- редуктора, кг	Допускаемая радиальная нагрузка, Н
2,8	400	0,25	АИР63А4	85	5000
3,5	460	0,37	АИР63В4	85	5000
4,5	480	0,37	АИР63В4	85	5000
5,6	442	0,37	АИР63В4	85	5000
5,6	500	0.55	А14Р71А4	87	5000
7,1	373	0.37	АИР63В4	85	5000
7,1	520	0,55	АИР71А4	87	5000
	438	0,55	АИР71А4	87	5000
9	520	0,75	АИР71В4	87	5000
11	358	0,55	АИР71А4	87	5000
11	488	0,75	АИР71В4	87	5000

Габаритные и присоединительные размеры мотор-редуктора МПЧ-100

Aw	В	B1	B2	Вз	H	H1	H2	L1	L₂	L₃	d	L	D
												не более
100	194	175	140	225	312	200	18	240	200	373	19	450	350

Выходные валы мотор-редуктора МПЧ-100

d	d ₁	l	l₁	l₂	b	t	b₁	t₁
45	М30х2,0	110	82	90	12	23,45	14	48,5

Полые валы мотор-редуктора МПЧ-100

d	d₁	l	l₁	b	t	D х m х H8
46	35	205	90	10	38,3	45 х 2,0 х Н8

Варианты расположения червячной пары мотор-редуктора МПЧ-100

Условное обозначение мотор-редуктора МПЧ-100

МПЧ-100-45-52-1-У3, ТУУ 29.1-24587406.003-2003, где:
МЧ — тип мотор-редуктора;
100 — межосевое расстояние, мм;
45 — номинальная частота вращения выходного вала, об/мин;
52 — вариант сборки;
1 — вариант расположения червячной пары;
У3 — климатическое исполнение и категория размещения.
