Редукторы B
Вариант сборки
Технические характеристики и варианты сборки изделия могут принимать любые значения с учетом требований заказчика. Свяжитесь с нами по тел: + 7 (473 )246-13-82 или +7 (960)130-81-11

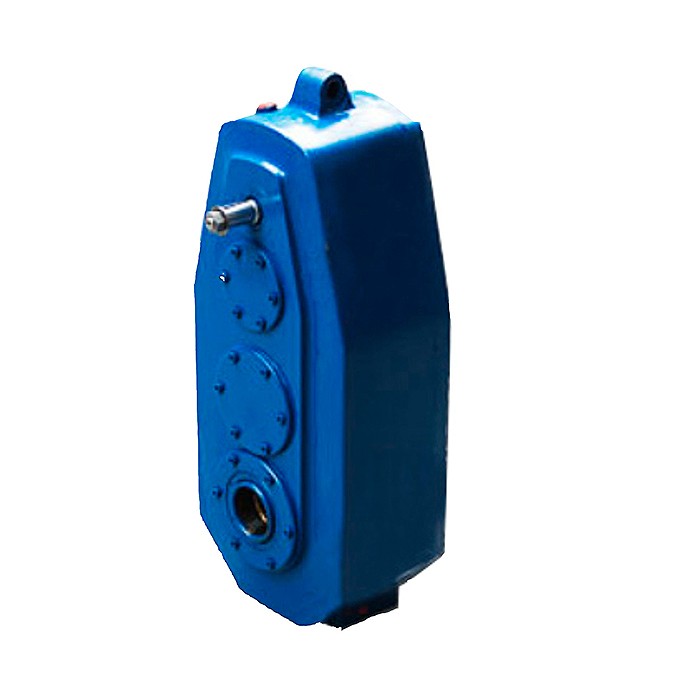

Редуктор В-100 является трёхступенчатым цилиндрическим редуктором с прямозубыми передачами. Используются в подъемно-транспортном оборудовании, а также в качестве привода общего назначения.
Условия применения цилиндрических редукторов В-100
- нагрузка постоянная и переменная, одного направления и реверсивная;
- работа постоянная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1800 об/мин;
- диапазон рабочих температур -40°С до +50°С;
- атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения У, Т (для категории размещения 1…3) и климатические исполнения УХЛ и О (для категорий размещения 4) по ГОСТ 15150-69.
Технические характеристики редуктора В-100
| Межосевое расстояние выходной ступени, мм | 100 |
| Диапазон передаточных чисел | 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 100 |
| Номинальный крутящий момент, Н*м | 250 |
Габаритные и присоединительные размеры В-100
| a1 | a2 | a3 | A | B | C | C1 | C2 | D1 | |||||
| 80 | 100 | 100 | 174 | 40 | 231 | 85 | 297 | 18 | |||||
| L | L1 | L2 | L3 | L4 | N | N1 | |||||||
| 531 | 118 | 113 | 28 | 170 | 200 | 135 | |||||||
Габаритные и присоединительные размеры В-100
| a1 | 80 |
| a2 | 100 |
| a3 | 100 |
| A | 174 |
| B | 40 |
| C | 260 |
| C1 | 183 |
| C2 | 326 |
| D1 | 14 |
| D2 | — |
| D3 | 18 |
| D4 | 265 |
| L | 548 |
| L1 | 118 |
| L2 | 113 |
| L3 | 23 |
| L4 | 170 |
| N | 200 |
| N1 | 135 |
Размеры концов входных валов с зубчатой муфтой для В-100
| D | D1 | l1 | l2 | l3 | m | z | Del | B | R | dH7 | d | l | b p9 | h |
| 230Н7 | 300 | 67 | 5 | 19 | 2.5 | 20 | 55 | 12 | 157 | 22 | 35 | 28 | 6 | 24,5 |
Размеры входного конического вала В-100
| d1 | d2 | d3 | l | l1 | b | h | t |
| 25 | 22,9 | 36 | 60 | 42 | 5 | 5 | 3 |
Размеры выходного полого вала В-100
| l | l1 | l2 | l3 | d | D x m x 9H СТ СЭВ 250-76 |
| 174 | 25 | 35 | 54 | 50 | 45 x 2 x 9H |
Условное обозначение редуктора В-100
В-100-20-16 У1
В — тип
100 — типоразмер редуктора
20 — номинальное передаточное число
16 — вариант сборки
У1 — климатическое исполнение и категория размещения
