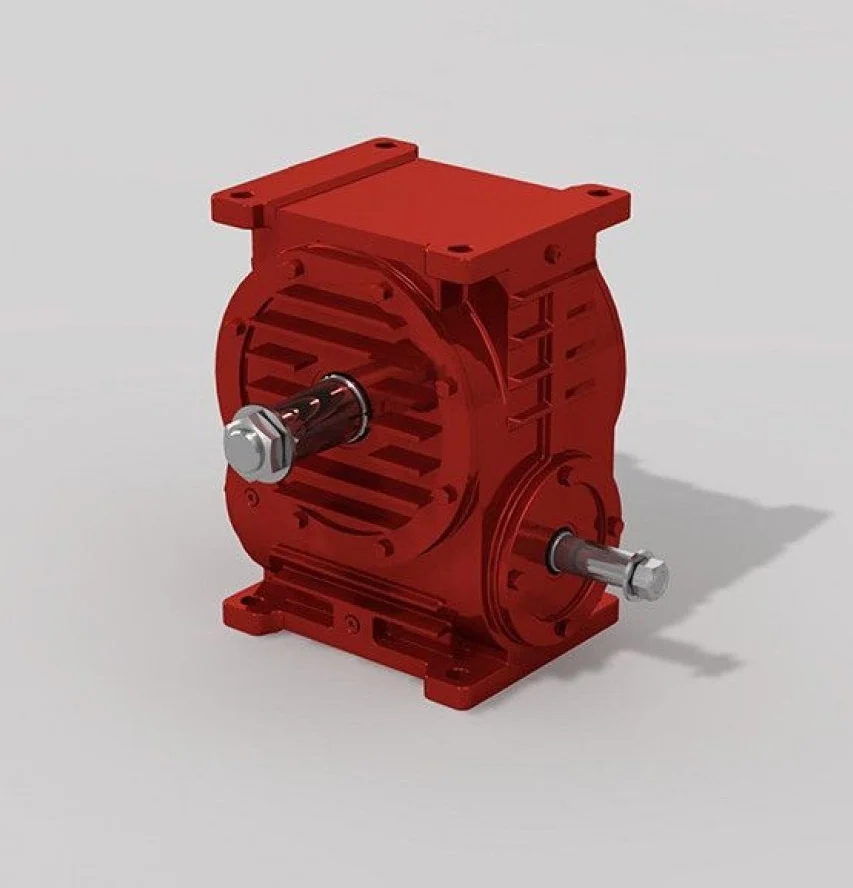

Редуктор Ч-100
Червячный одноступенчатый редуктор с межосевым расстоянием 100 мм Ч-100, разработанный для использования в приводах средней и высокой мощности. Отличается высокой прочностью, устойчивостью к перегрузкам и длительным сроком службы. Идеально подходит для применения в лебедках, талях, конвейерах, дробилках, компрессорах и других механизмах с переменной или реверсивной нагрузкой.
- Высокая надежность: чугунный или алюминиевый корпус, термообработанные детали;
- Передаточные числа: от 8 до 80;
- Компактность: малые габариты и небольшой вес — от 44 кг (алюминий) до 57 кг (чугун);
- Универсальное применение: лебедки, тали, конвейеры, дробилки;
- Режим работы: повторно-кратковременный или длительный;
- Производство: Россия;
- Соответствие стандартам: производство по ТУ, климатическое исполнение по ГОСТ 15150-69.
Характеристики редуктора Ч-100
- Тип передачи: червячная;
- Количество ступеней: 1;
- Межосевое расстояние: 100 мм;
- Передаточные числа: 8, 10, 12,5, 16, 20, 25, 31,5, 40, 50, 63, 80;
- Номинальный крутящий момент, Н·м: до 500;
- Масса, кг: 57 (чугун), 44 (алюминиевый корпус);
- КПД: от 58% до 93% (в зависимости от передаточного числа и частоты вращения);
- Частота вращения входного вала, об/мин: 750, 1000, 1500;
- Режим работы: ПВ ≤ 100%;
- Направление вращения: однонаправленное или реверсивное;
- Производитель: Россия;
- Стандартная степень защиты: IP54;
- Тип смазки: трансмиссионное масло ИГП-32 или Цилиндровое;
- Периодичность замены масла: первая замена — через 500 часов, далее — каждые 3000 часов или раз в год;
- Корпус: чугунный (высокая прочность) или алюминиевый (облегчённый, коррозионностойкий);
- Исполнение: горизонтальное, универсальное.
Расшифровка модели редуктора Ч-100
Пример: Ч-100-25-66-4-У2
- Ч — тип редуктора (червячный одноступенчатый);
- 100 — межосевое расстояние, мм;
- 25 — номинальное передаточное число;
- 66 — вариант сборки;
- 4 — расположение червячной пары;
- У2 — климатическое исполнение и категория размещения.
Варианты исполнения редуктора Ч-100
- Варианты сборки: 61, 62, 63, 66 — определяют положение валов и направление вращения;
- Климатическое исполнение: У, УХЛ, О, Т;
- Категории размещения: 1, 2, 3, 4;
- Концы валов: по индивидуальному заказу;
- Степень защиты: IP54 (стандарт), IP65, IP66, IP67, IP68 — по запросу.
