Самотечные фланцы
Фланец самотечный — расходный элемент самотечных систем на предприятиях зерноперерабатывающей, комбикормовой и пищевой промышленности.
- Толщина стенки 3…10мм
- Покрытие: без покрытия, грунтовка, порошковое окрашивание (ПП), цинкование (ОЦ)
- Исполнение: уголок или листовое тело

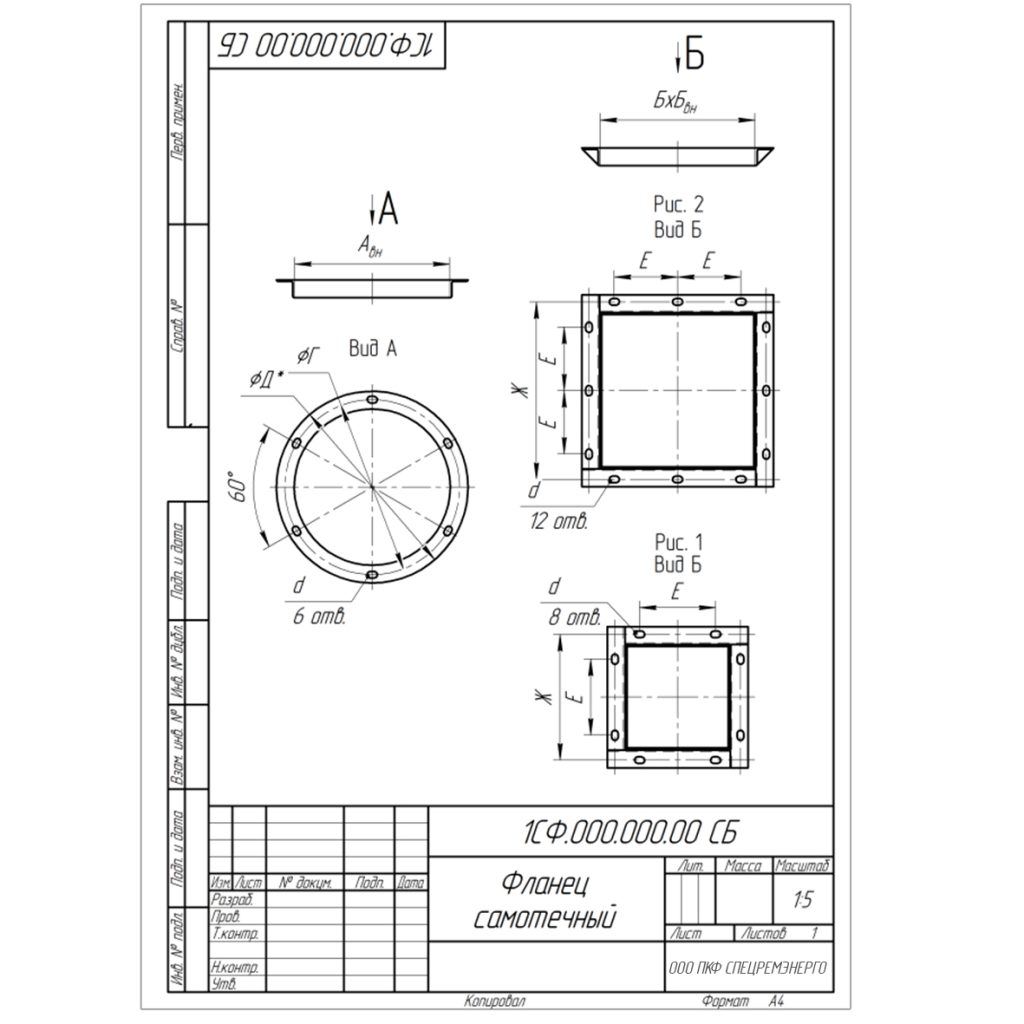

| Размеры типовых изделий | |||||||||
| Наименование | Марка | Рис. | Авн…Бвн, мм | Г, мм | Д, мм | Е, мм | Ж, мм | d, мм | |
| Самотечный фланец | 1СФ | – | 200 | 240 | 266 | – | 8х20 | ||
| 1СФ3 | 220 | 265 | 298 | 13х20 | |||||
| 1СФ3.1 | 250 | 295 | 328 | ||||||
| 1СФ4 | 300 | 345 | 378 | ||||||
| 1СФ5 | 380 | 425 | 458 | ||||||
| 1СФ11 | 1 | 140х140 | – | 100 | 184 | ||||
| 1СФ12 | 200х200 | 150 | 248 | ||||||
| 1СФ13 | 2 | 300х300 | 125 | 350 | |||||
| 1СФ14 | 350х350 | 150 | 402 | ||||||
