Самотечный сектор

Сектор и колено самотечное — используются для изменения угла падения перемещаемых пылевых, порошкообразных, зернистых и мелкокусковых материалов в самотечных трубах на предприятиях зерноперерабатывающей, комбикормовой и пищевой промышленности.

Толщина стенки 2…4мм
Покрытие: Грунтовка, порошковое окрашивание (ПП), цинкование (ОЦ)
Футеровка: полиуретан PU, полиэтилен PE 500

*Размеры типовых изделий*
Наименование	Марка	А_вн, мм	Б, мм	В, мм	Г, мм	Д, мм	d, мм	s, мм	α°
Самотечный сектор	СС1А	200	64,5	122	240	266	8х20	2	27°
	СС1Б		73	132					36°
	СС1В		82	140,5					45°
	СС1Г		92	146					54°
	СС11А	220	68	129	265	298	13х20		27°
	СС11		78	140,5					36°
	СС6		88	150					45°
	СС5		98,5	156,5					54°
	СС6Г	250	72	135,5	295	238		2…4	27°
	СС6В		82,5	149,5					36°
	СС6А		94	160,5					45°
	СС6Б		106	168,5					54°
	СС7	300	78	147	345	378			27°
	СС12		90	164					36°
	СС9		105	178					45°
	СС8		118	189					54°
	СС15Б	380	87	165	425	458			27°
	СС15А		104	187,5					36°
	СС15		121	206,5					45°
	СС14		140	221					54°

Размеры изделий могут принимать любые значения с учетом требований заказчика.

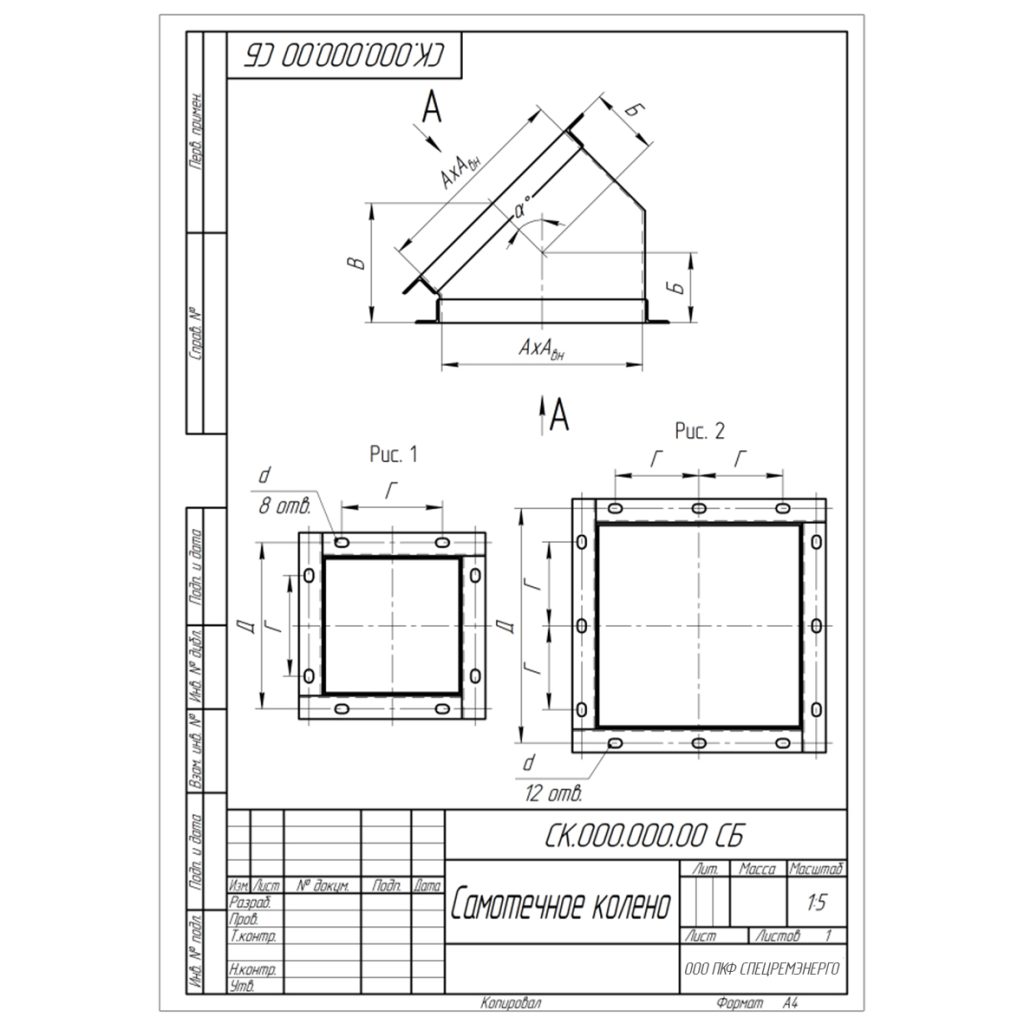

*Размеры типовых изделий*
Наименование	Марка	Рис.	А_вн, мм	Б, мм	В, мм	Г, мм	Д, мм	d, мм	s, мм	α°
Самотечное колено	СК1В	1	140х140	46,5	93	100	184	13х20	2…4	9°
	СК21			58,5	110,5					27°
	СК1Б			65	117					36°
	СК2А			71	121,5					45°
	СК1А			78	124					54°
	СК5Г		200х200	49	98	150	248			9°
	СК5В			66	124					27°
	СК5Б			74,5	135					36°
	СК5А			83,5	143					45°
	СК4А			93,5	148,5					54°
	СК9	2	300х300	53	105	125	350			9°
	СК9А			78	147					27°
	СК10			91	164					36°
	СК8			104,5	178					45°
	СК8А			119	189					54°
	СК23		350х350	55	109	150	402			9°
	СК23А			84	158					27°
	СК12А			99	179					36°
	СК12			115	196					45°
	СК11			131,5	209					54°

Самотечный сектор

Размеры изделий могут принимать любые значения с учетом требований заказчика.

Размеры изделий могут принимать любые значения с учетом требований заказчика.
