Стационарный винтовой конвейер в трубе

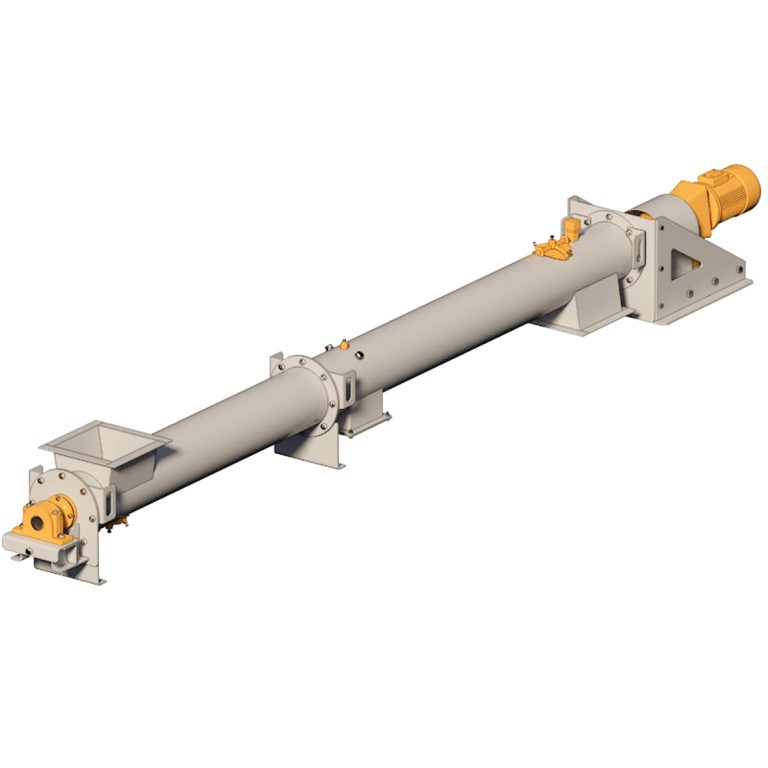

Стационарный винтовой конвейер в трубе — это устройство для перемещения сыпучих материалов (цемента, песка, зерна, муки и др.) на производственных линиях. Основной рабочий элемент — вращающийся винт (шнек), заключённый в трубу.

• Герметичная труба из листовой стали, делится на несколько секций: приводную, промежуточные и конечную. Для укрепления конструкции используют кольцевые и промежуточные подшипники.
• Винт — состоит из трубы с приваренными к ней снаружи витками. Форма винта может быть разной в зависимости от характеристик транспортируемого материала.
• Привод — включает редуктор, электрический двигатель и две муфты для соединения привода с винтом.

Загрузочное и разгрузочное отверстия — через них происходит загрузка и разгрузка материала. Остальная часть трубы остаётся герметичной и закрытой, не даёт материалу покинуть конвейер во время транспортировки.

Винтовые конвейеры в трубе могут иметь различную траекторию перемещения грузов: горизонтальную, с крутым и пологим наклоном (определяется перепадом высот приёмного и разгрузочного патрубков).
